成品排水溝綜合醫院室內、外排水系統設計分析

文章介紹了成品排水溝醫院排水溝系統、室內排水系統附件和設備、室外排水構筑物和污水處理站等系統的特點及處理措施，分析了醫院排水系統設計中存在的問題，并提出了解決方案。

一、醫院排水系統的特點

醫院污水的來源及成分復雜，其有害成分大體可分為三類：第一，病原性微生物，包含細菌、病毒等；第二，物理化學污染物，包括重金屬、酸堿廢水、有毒制劑、熱污染源等；第三，放射性污染物，包括進入污水系統的各類檢查、治療用放射性元素。設計中需要對每一種不同來源的污水采取有針對性的處理措施，確保系統的正常運行。醫院排水點多分散，污水的收集受限于設計規范和使用功能的要求，管道系統復雜，需要多專業的配合才能實現。醫院的污水除化糞池外，還需設置降溫池、中和池、衰變池，經污水處理站進行單獨處理才能排入市政污水管道。

三、室內排水系統附件及設備

醫院室內排水系統除了上文提到的特殊排水，其余按照規范要求設計即可。因醫院建筑的特殊性，給排水設計的工程師通常會(huì )忽略以下幾個問題：第一，醫院的排水管道設計要比計算值稍大，通常需要放大1號，因為醫院排水系統的使用頻率高，且人員復雜，下水道堵塞的概率遠高于其他類別建筑，按照常規設計的排水系統會(huì )給醫院帶來很大的疏通和維護工作量。第二，并不是所有的用水點附近都要設置地漏，平時不形成水流的區域宜少設，潔凈區內部不允許設置地漏，季節性排水的場所可設計密封式地漏，并盡量獨立設計排水管道。不應采用自帶水封的地漏，應采用直通式地漏加存水彎形成水封。第三，醫院科室眾多，功能要求不一，例如凈化手術室、潔物庫、放射科檢查室、廚房加工間、電氣房間以及床位上方等很多場所不允許排水管道穿越，需要協調各專業，采取調整潔具位置、降板等措施，避開敏感區域。第四，醫院的地下空間通常會(huì )安排醫療科室和一些輔助工作房間，如核醫學科經常設在地下室，廚房、食堂等功能也常設置在地下。因此地下室的污水排水也需要重視，設計盡可能使用密閉泵站收集污廢水，廚房的含油廢水應單獨設計污水間和隔油設備處理，否則異味很難消除（不能過度依賴通風系統）。不產生異味的廢水可以考慮利用集水井收集。第五，由于醫院污水不允許回用，室內污廢水通常合流排放，有特殊排放要求的科室才單獨設置排水立管，對于醫院建筑，污廢分流既浪費管材，又使系統過于復雜，降低了排水效率。

四、室外排水構筑物和污水處理站

（一）污水排放流程

室內的特殊排水進入消毒池、中和池、降溫池、衰變池、隔油池等構筑物進行處理，處理后匯入室外污水管網，其他污水進入化糞池，最終進入污水處理站。消毒池的消毒方式如果采用次氯酸鈉消毒，需要考慮余氯量對污水處理工藝的影響，余氯量過高會(huì )影響生化處理工藝，應根據管線長度和余氯量確定是否設置脫氯池?；S池的容量比一般公共建筑要大，因為醫院設計規定的化糞池污水停留時間是24~36h。為節省占地，減少化糞池的數量，可以考慮洗衣房、中心供應室、廚房等區域產生的大量廢水不進入化糞池?；S池宜采用鋼筋混凝土澆筑，減少滲漏和提高使用壽命。

（二）設計的影響因素

污水處理站的設計需要考慮以下幾個影響因素：處理水量、排放指標、處理工藝和場地條件。綜合醫院污水處理站的處理水量按照床位數綜合核定，一般是0.8~1m3/床，并考慮遠期的發展預留容量，這個數據在計算的污水量的基礎上放大10%~20%，綜合醫院實際運行污水量0.5~0.7m3/床。排放指標按照當地環保部門要求或者參考環評報告的指標要求確定。排放原則是直接或間接排入地表水體和海域的污水執行排放標準，排入終端已建有正常運行城鎮二級污水處理廠的下水道的污水，執行預處理標準。

（三）小型污水設施的處理工藝

適用于醫院污水的小型污水處理設施的處理工藝通常有兩種：接觸氧化工藝和MBR工藝。接觸氧化工藝流程一般為：格柵-調節池-水解酸化池-接觸氧化池-二沉池-接觸消毒池-排放。生物接觸氧化工藝一般采用陶粒填料作為生物載體，曝氣設備提供氧氣，反應充分，污泥量少，但細小生物膜脫落會(huì )造成出水濁度稍高，是現在最常用的醫院污水處理方式。MBR工藝是活性污泥法和膜過濾的組合工藝。生物膜系統的運行大大提高了活性污泥系統內的污泥濃度，使活性污泥濃度正常運行在6000~10000mg/L，較傳統的活性污泥濃度2000~4000mg/L提高2~4倍，大大提高了活性污泥系統的處理能力。膜系統的采用將活性污泥系統中的泥水直接分離，較傳統工藝省去了沉淀系統和深度過濾系統，節省占地。其優點是出水水質高，可以達到回用水標準，加藥量可減少70%，缺點是初期投資高，運行電耗比傳統工藝稍高，不過隨著膜片國產化質量的提高，成本在快速下降。MBR工藝出水濁度小，適合采用紫外線消毒。由于MBR工藝出水水質好、加藥量小，也可采用單過硫酸氫鉀消毒，使用方便，不影響環境。

五、雨水排水

雨水排水和醫院功能沒有太緊密的聯系，常見的排水形式如下：高層屋面雨水采用重力排水、大面積裙房的屋面排水用虹吸排水、下沉內院設集水井和排水泵排至室外。但是隨著《綠色醫院建筑評價標準》（GB/T51153-2015）的發布實施和國家對海綿城市的重視，醫院場地應進行雨水徑流量控制，具備條件的場地應對雨水進行回收再利用。綜合評估場地面積、降水量、蒸發量和下滲量，計算可回收雨水總量，在經濟合理的條件下設計雨水回用設施。對場地較小或降水較少的地區，可以進行場地徑流控制，結合透水鋪裝、下沉式綠地、雨水花園等形式控制降水在場地內下滲，補充地下水，減少灌溉用水量。由于醫院污水不能回用，因此相比其他建筑，醫院可回收利用的水資源較少，除了雨水，其他可以利用的水資源還有空調凝結水、醫用水處理設備的廢水，充分利用這些廢水，變廢為寶，將成為今后醫院綠色設計的趨勢。

六、趨勢

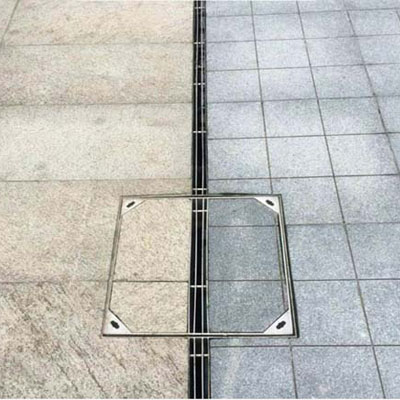

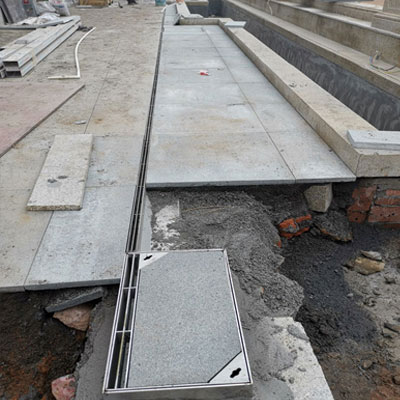

縱觀排水技術的發展，成套化的成品排水溝是一個必然的趨勢，密閉式污水泵站、一體化隔油處理設備的使用逐步得到普及。成品排水系統在解決醫院地下室大范圍排水點、人防區域上部排水、大面積實驗室和檢驗科的排水的問題上具有較大的優勢，因此成品排水溝在部分醫院工程中已有應用，排水溝的材料已經比較成熟，新型的樹脂混凝土材質是相對較為可靠的材料，堅固耐用的材料加工而成，產品質量非常好，具有強度高、重量輕的優點，同等體積的產品比普通水泥制品耐壓級別明顯高數倍，且不透水，抗冰凍，還能有效防范多種侵蝕性化學品侵蝕，在污水成份復雜的條件下也可經久使用，如此質量好的成品排水溝不僅用于醫院排水溝，更有在市政工程、園林景觀、廣場、學校、車站等場所廣泛使用了，并大受好評。
相對于給水和消防系統設計，綜合醫院建筑的排水系統設計非常繁瑣，而醫院的建設周期長、項目變更頻繁，導致竣工時排水系統的合理性大打折扣。另外，排水系統在醫院建設中的投資占比微不足道，難以得到建設單位重視，往往為了節省投資而更換設備和管材。由于醫院排水系統的使用頻率高，易損壞，導致維修工作量大，因此有必要提高對醫院排水系統建設的重視程度。
