縫隙式線性排水溝在商業街及廣場中的精品案例

商業環境中的景觀元素按照商業空間氛圍營造的重要性分為三級。第一級為裝飾型，即以裝飾性為主的景觀元素，其往往是城市建筑物的第二名片，如城市空間藝術品、雕塑等；第二級為混合型，即功能和裝飾性并重的景觀元素，如鋪裝、座椅、樹池、樹箱花缽等；第三級為功能型，即以功能性為主，其裝飾性需與環境融合，不宜過分突出，如排水溝、圍欄、欄桿扶手、裝飾井蓋、樹池篦子、隔離墩等。

上述中的第三級純功能性景觀元素一般不太被人注意，但它們卻是景觀設計不可或缺的重要單項，其細節設計的好壞是項目品質表現的重要元素之一，此單項在以往設計中往往不被重視，在對日本商業環境的考察中，這些第三級景觀元素給筆者留下了很深的印象，以下就以排水溝為例，對其功能設計、成本控制、人性化細節以及在萬達廣場中的實施情況進行解析和探討。

一、純功能型的景觀元素也是良好的環境裝飾

1、空間界定，強化場所感

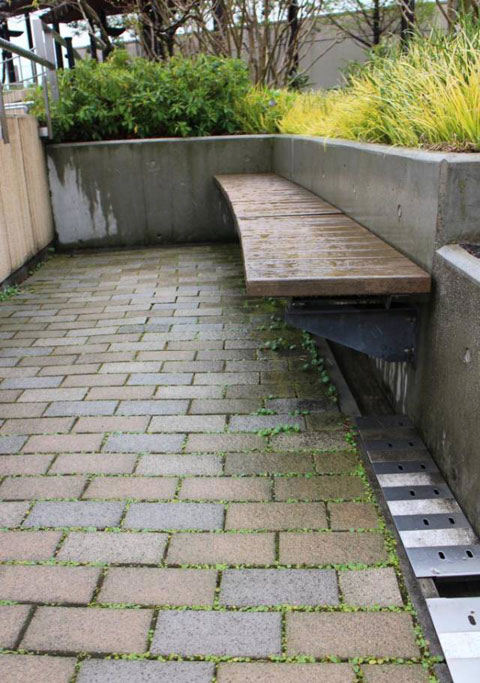

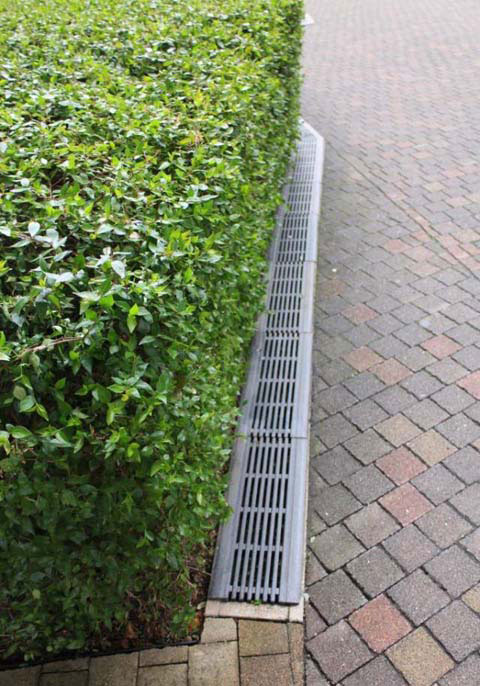

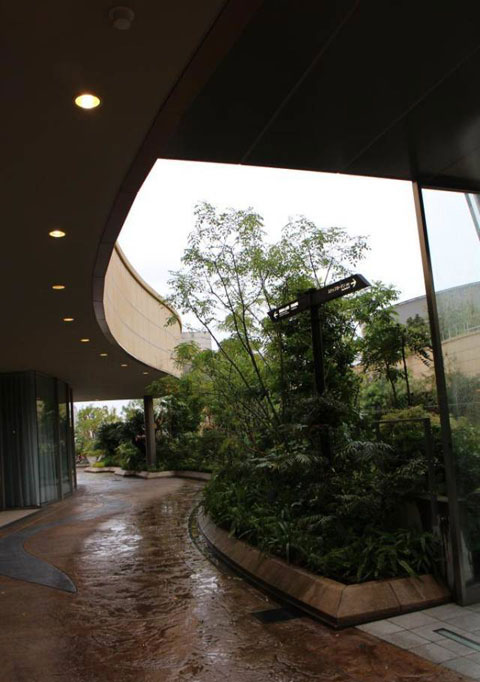

當地面鋪裝材料顏色相同時，利用排水溝界定空間，并結合花池座椅、建筑等元素劃分空間，進一步強化區域場所感。（見圖1和圖2）

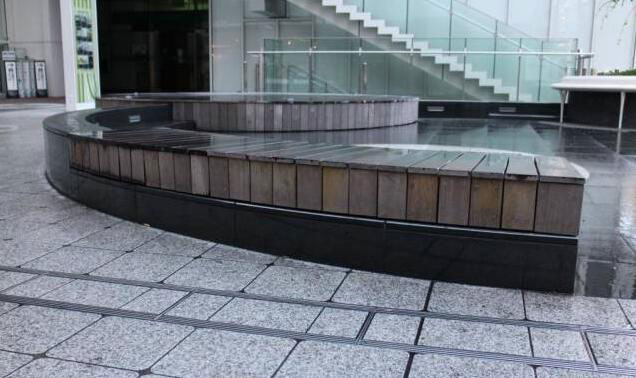

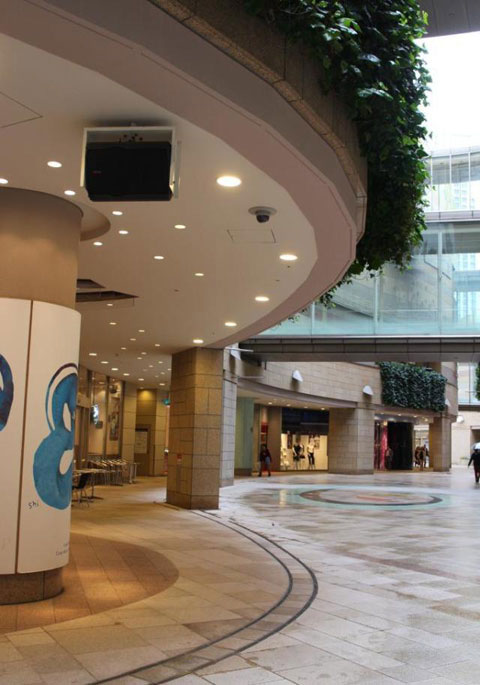

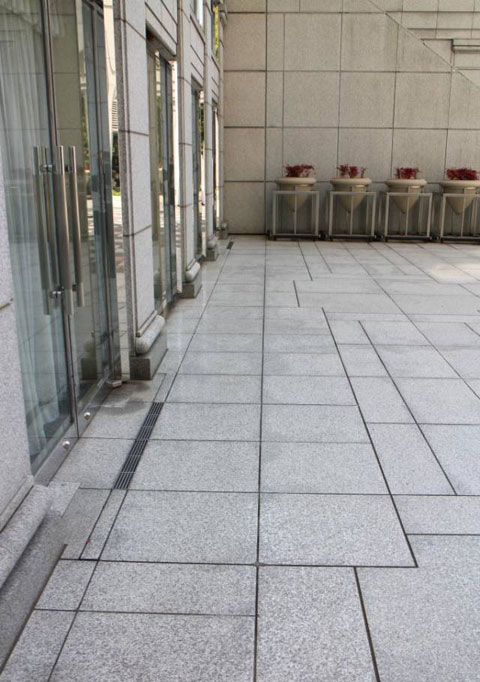

圖2 與建筑呼應劃分空間

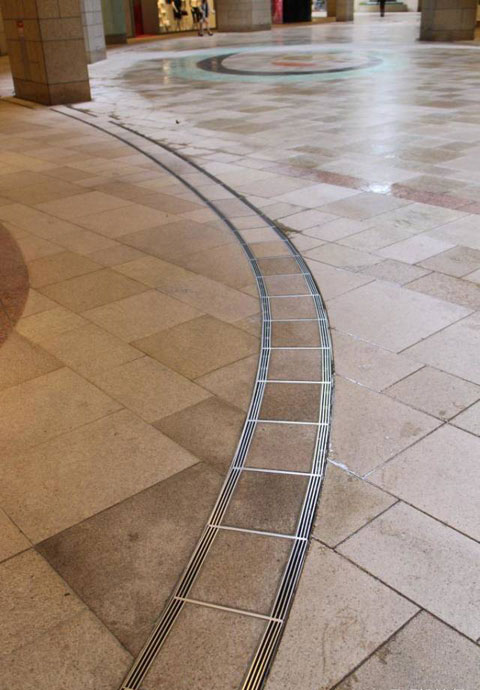

2、鋪裝分界，區分不同的功能區域

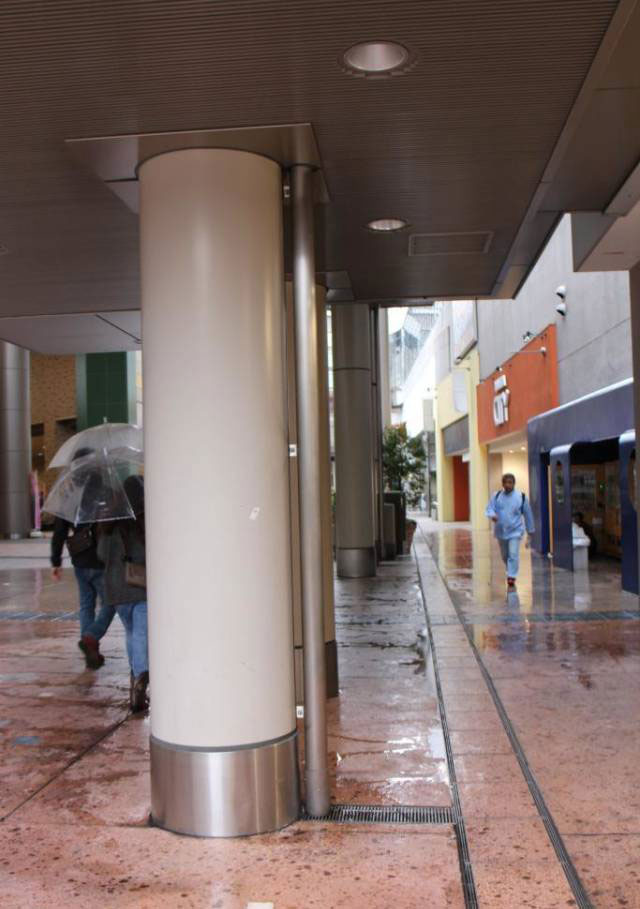

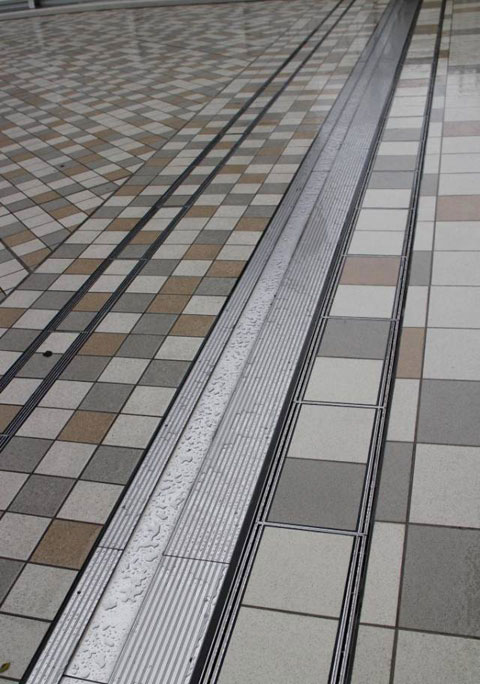

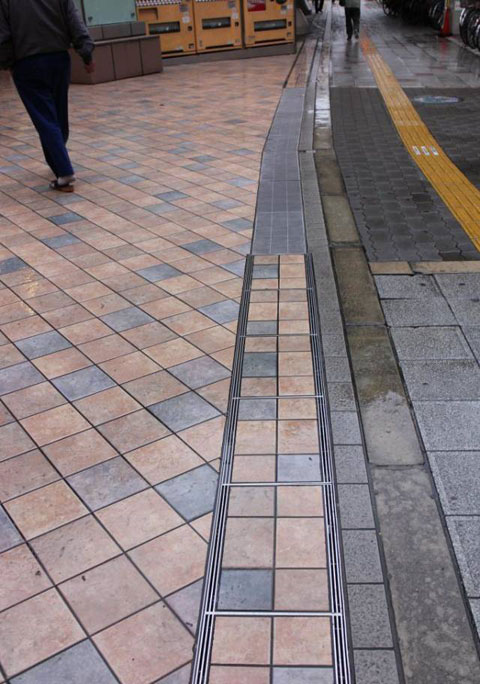

利用排水溝位置的特殊性，作為不同鋪裝材質或拼花的分界變化線，同時還起到了不同功能分區的劃分和警示作用。（見圖3）

3、鋪裝裝飾，并有一定的導向作用

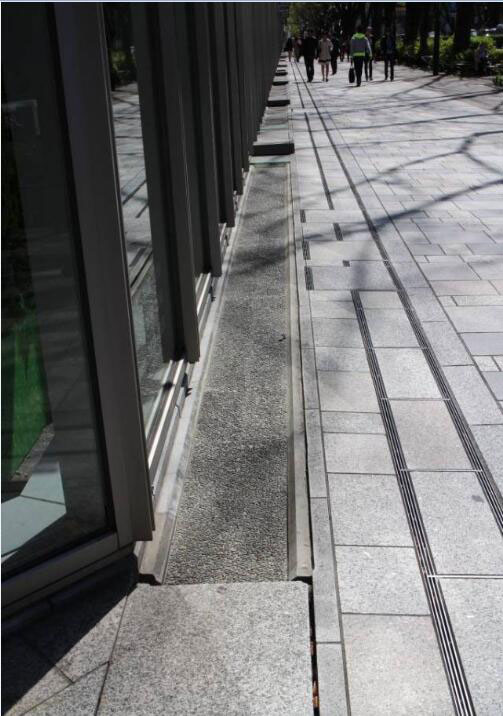

利用排水溝或排水口的直線和點陣特點，以點線結合的形式，起到一定導向和強調作用。（見圖4和圖5）

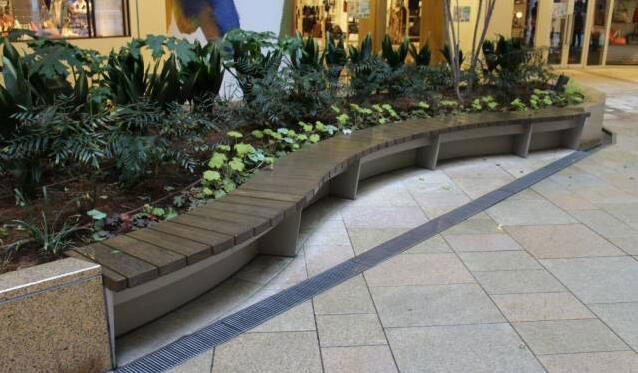

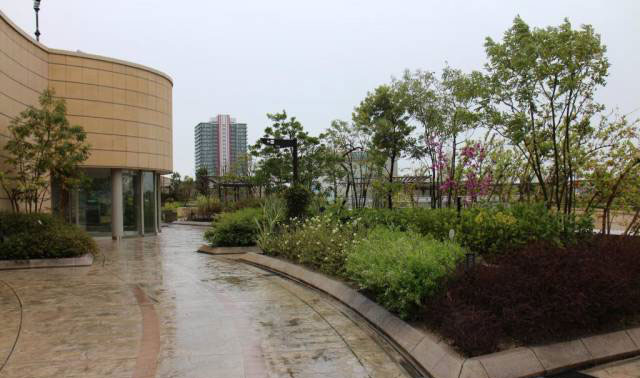

圖4 導引建筑入口

二、排水溝的樣式設計與成本控制是密不可分的

按照商業區域對品質的不同要求，決定了排水溝的樣式，從而做到了對成本的良好控制。以下按照位置和功能進行分類分析。

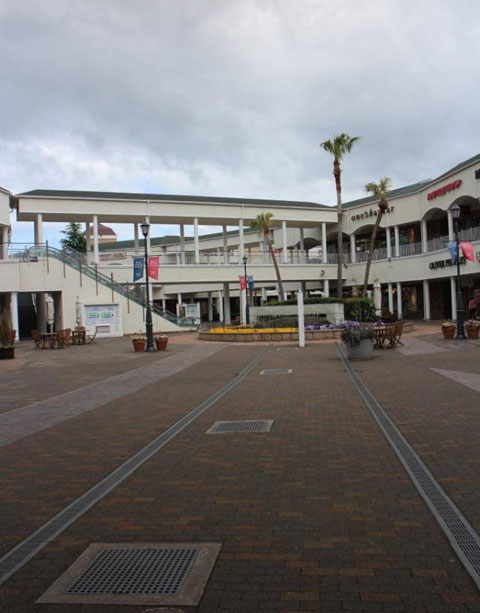

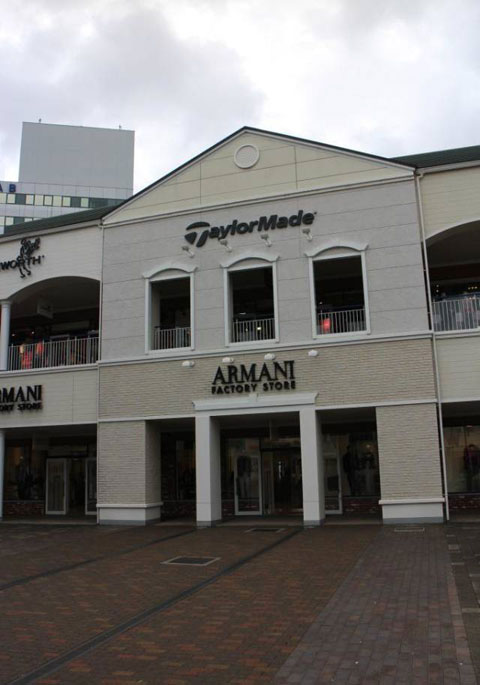

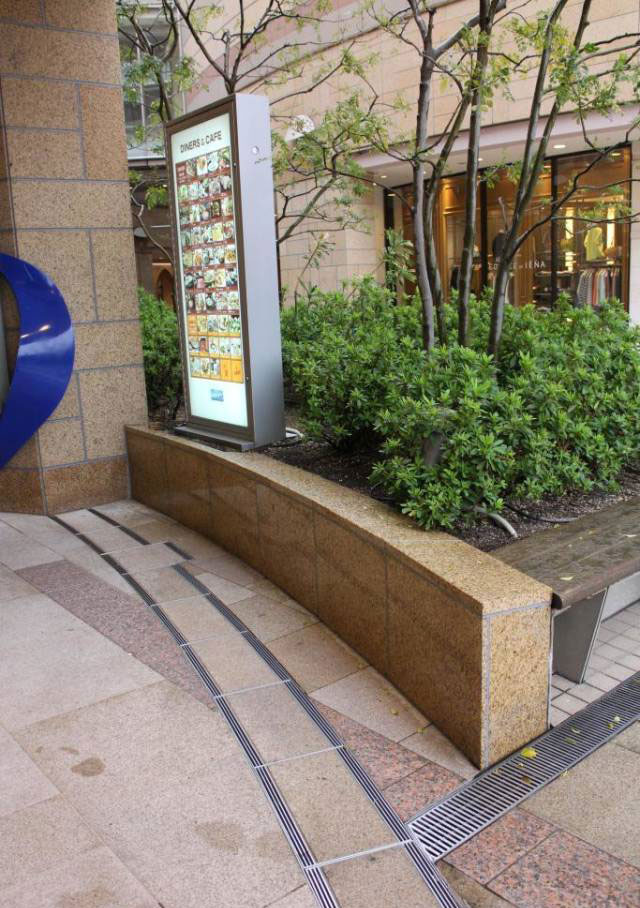

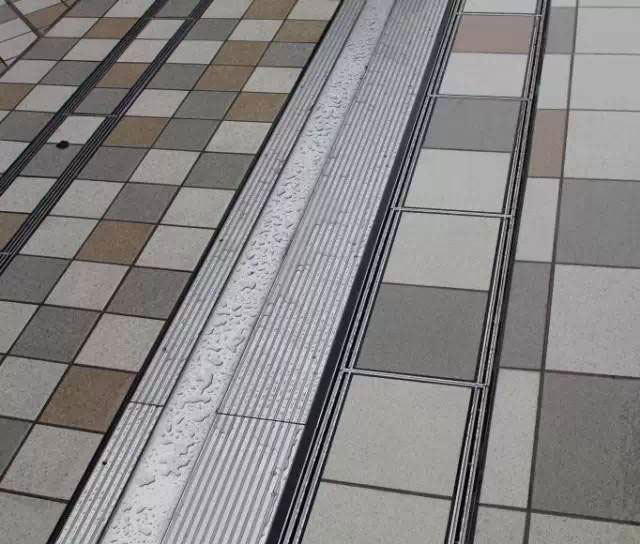

1、地面排水主溝（見圖6-圖8）

圖6

位置： 地面主人流區，多為通行空間，人流較多
分類：地面排水主溝
樣式： 暗溝，一般采用裝飾性側排式溝蓋板，且樣式統一。（見圖9）
材料： 不銹鋼，用材質地堅固耐久，施工質量高，排水溝按照市政標準模塊統一加工（經考察，大部分排水溝規格均為統一樣式），避免因施工單位不同，而影響施工質量。

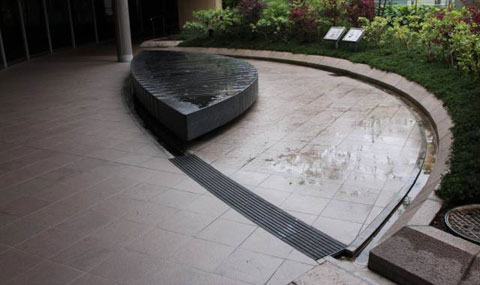

2、地面排水輔溝或集水口（見圖10和圖11）

位置：地面非主人流區，多為休閑空間，人流較少，人行速度較慢
分類：地面排水輔溝或集水口。
樣式：一般采用全排式溝蓋板，樣式規格根據場地功能單獨設計。
材料：不銹鋼和鑄鐵，一般需開模加工制作。

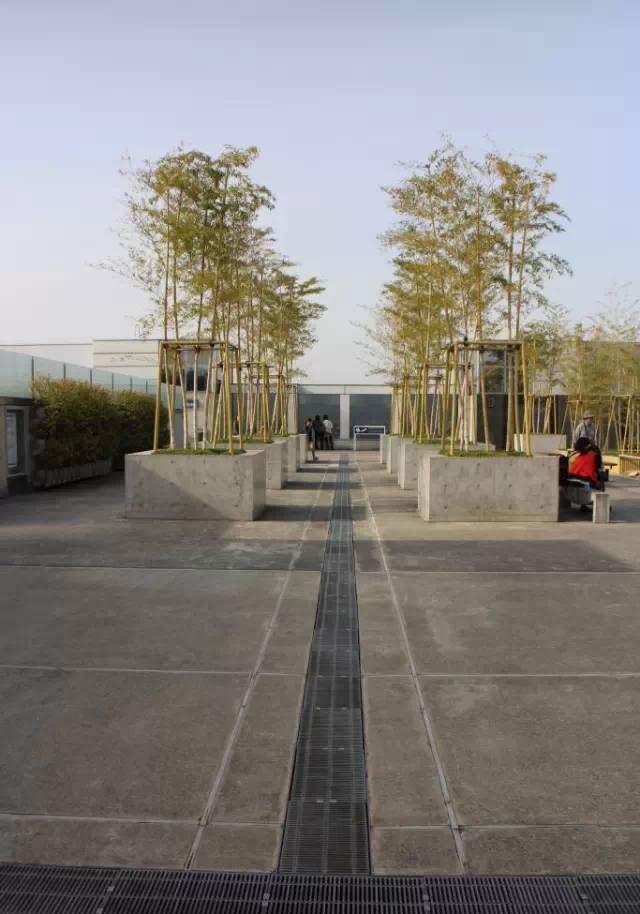

3、屋面排水主溝(見圖12)

位置：上人屋面，人流較多
分類：屋面排水主溝
樣式：暗溝，一般采用全排式溝蓋板
材料：不銹鋼和鑄鐵

4、屋面排水輔溝（見圖13和圖14）

位置：上人屋面，人流較少
分類：屋面排水輔溝
樣式：明溝無蓋板，局部采用全排式溝蓋板
材料：溝體為混凝土

圖14屋頂排水明溝局部增設全排式蓋板

成本控制與排水溝樣式統計表

分類		樣式A	樣式B
1	溝體	明溝	暗溝
2	溝蓋板	全排式蓋板	側排式裝飾性蓋板
與成本關系		低	高

通過以上表格可以看出，日本景觀設計在控制造價時按照功能區域、人流大小確定排水溝的樣式。

三、人性化的細節設計無處不在

排水溝細節設計充分考慮人性化，大大增加了人行的舒適度，且材料施工工藝細致，效果品質非常好，以下舉出一些范例以供參考。

1、上人屋面通道邊界的排水溝一般采用明溝，增設局部蓋板主要以增加人行舒適度和避免安全隱患為主，通常有以下幾種方式：

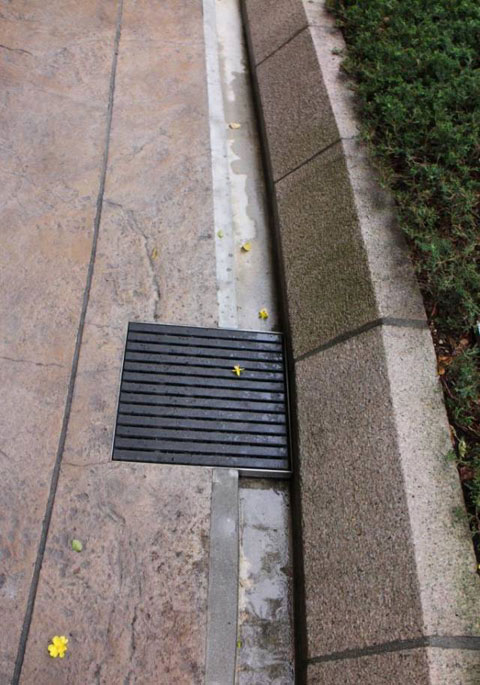

1）增設蓋板的材料色彩均與其環境主調相同。如與人行通道或休息區交叉時，則采用全排式溝蓋板覆蓋溝體（見圖15和圖16），使人行順暢，如集水檢修井口超出明溝范圍（見圖17），也會(huì )增設蓋板，避免造成安全隱患，且細部設計考慮安裝的穩固性和材料耐久性。

2）增設蓋板的材料色彩既與環境主調相同，又有警示作用。

屋面道路轉角處的明溝增設溝蓋板，并用特殊色彩進行裝飾，保證人行安全，起到提示作用。（見圖18）

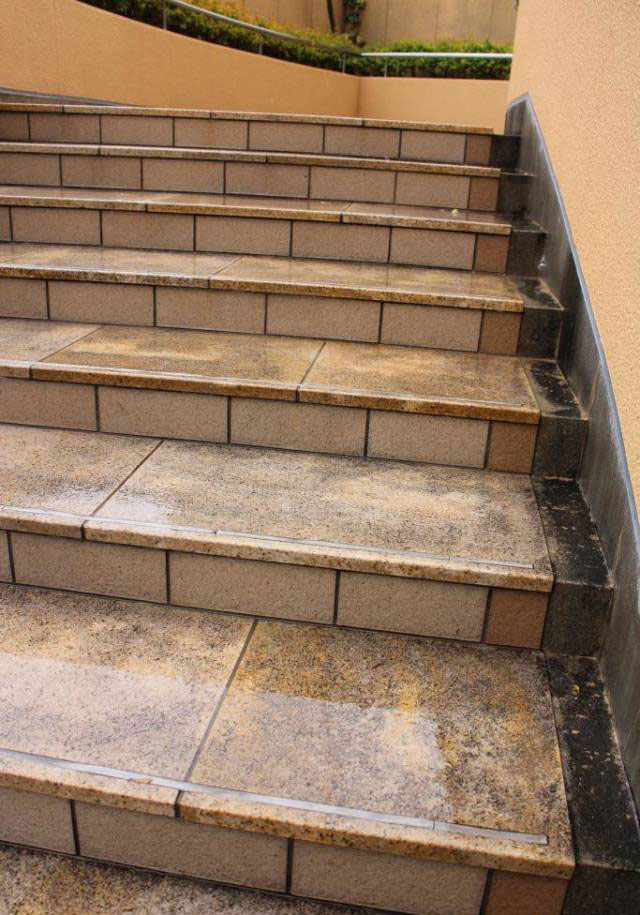

2、臺階排水溝設置在邊側，臺階踏面不易有積水，且溝寬適宜，行人不易絆腳。 （見圖19）
圖19臺階邊溝

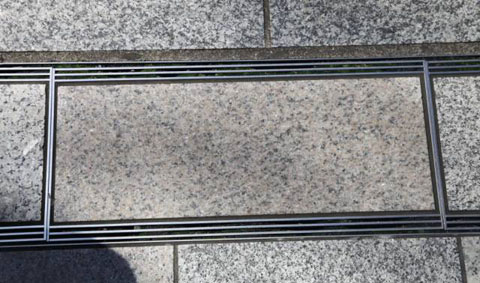

3、排水溝規格設計模數與地磚相同，施工設計相輔相成，施工能做到精確的模磚對縫。（見圖20）

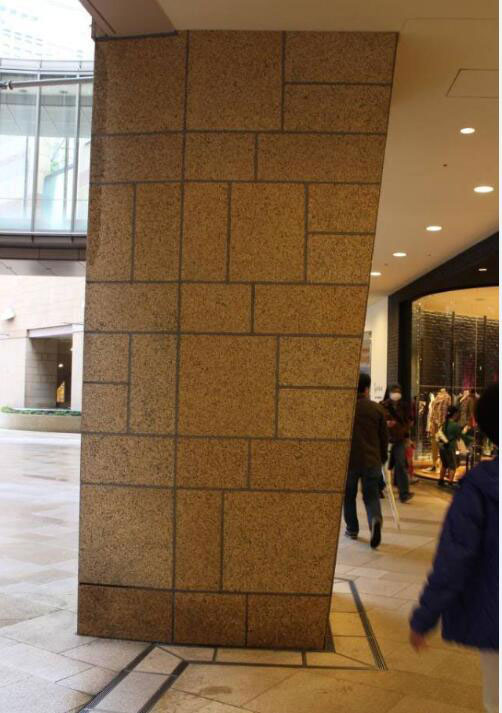

4、排水溝位置選擇以不影響場地的整體效果為宜，如沿旗廊柱子內側布置排水溝（見圖21）。

5、排水溝檢查井位置選擇設置在邊角隱蔽位置，不破壞排水溝的整體美感。（見圖22）

6、排水溝各種接口處理應特殊設計及定制。如地面主溝與輔溝接口處理采用異形加工制品，施工細致（見圖22）。如利用地面輔溝，使建筑落水管與地面主溝相連 （見圖23）

7、其他排水設施的細節設計：

1）建筑散水：采用下凹式設計，利于幕墻雨水快速匯集，底部鋪砌透水材料，滿足綠建標準，底部管溝與排水溝相連，可加速雨水排放。 (見圖24)

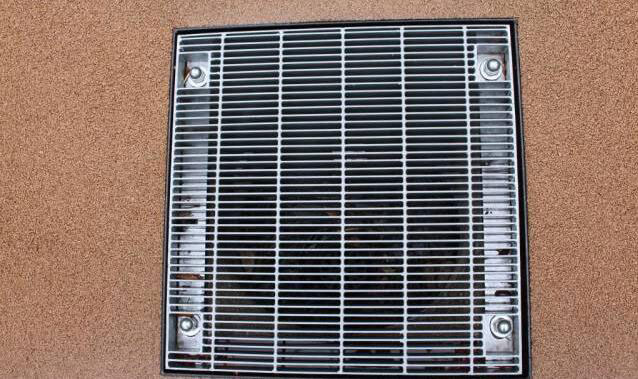

2）集水口：雨水篦子做工精致,有螺絲固定，便于后期維護，不易損壞和丟失。(見圖25)
