成品雨水溝蓋板種類_雨水溝施工方法

雨水溝也稱為排水溝指的是將邊溝、截水溝和路基附近、莊稼地里、住宅附近低洼處匯集的水引向路基、莊稼地、住宅地以外的水溝。

成品雨水溝

成品雨水溝即預制排水溝，簡單說就是工廠預制好不同系列的產品，包括不同尺寸的排水溝及部件，現場施工的時候像積木一樣可以直接組合。成品雨水溝安裝方便快捷，大大減少人工開支；簡潔整齊統一的線性外觀；施工作業面小，減少相關作業材料；綜合性?xún)r(jià)比高，屬經濟實用型產品。

雨水溝蓋板

雨水溝蓋板按外型，材質，承重可分為縫隙式溝蓋板、格柵式溝蓋板、球墨鑄鐵溝蓋板，下面為大家詳細介紹各種溝蓋板的特點。

一、縫隙式溝蓋板

縫隙式排水溝為建筑設計開辟了一條嶄新途徑!縫隙式線性排水系統具有良好的排水能力--非常適于安裝在對鋪裝景觀要求比較高的場所。該系統可與幾乎所有的地面鋪裝材料搭配使用， 并且具有良好的承重性能，縫隙式排水系統由鋼制縫隙式蓋板、樹脂混凝土排水溝底座、跌水井、檢修口及系統附件等組成的模塊集成式排水系統。
可以單條縫隙，也可以多條縫隙，每條縫隙12mm寬度，不能超過12mm寬度，那樣女士高跟鞋容易踩進去，我們一般建議縫隙寬度12mm或者10mm.
1、可以適用各種排水溝：樹脂混凝土溝，HDPE排水溝，磚砌溝，水泥溝
2、原材料：304不銹鋼 不銹鋼厚度：2mm  2.5mm 拉絲貼膜
3、縫隙： 可以單縫隙，可以多縫隙
4、縫隙寬度： 12mm  10mm 建議不超過12mm防止女士高跟鞋踩進去
5、特殊規格支持定制。

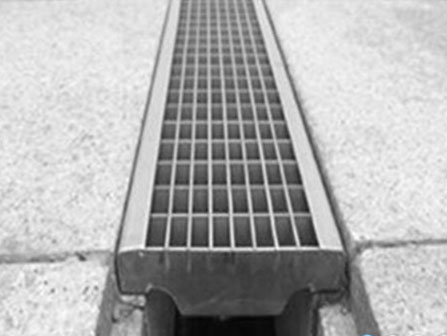

二、不銹鋼格柵溝蓋板

不銹鋼排水溝蓋板是一種可以連續自動攔截并清除流體中各種形狀雜物的水處理專用設備，可廣泛地應用于城市污水處理。
不銹鋼排水溝蓋板為根據用戶需要的過水量及土建渠寬、渠深、需要耙齒間隙等需求定制。
設備規格按機寬尺寸分GS-LY300-3600型。機寬超過1800mm，則做成并聯機，中間部分共用墻板。
耙齒柵隙分為1mm、3mm、5mm、10mm、15mm、20mm、30mm、40mm、50mm等需要規格。
選型由過水量、提升高度、固液分離總量和所分離物質的形狀、顆粒大小來選擇，同時選配不同的材質。

三、球墨鑄鐵排水溝蓋板

鑄鐵排水溝蓋板特點：
1、耐化學性

選用優良的鄰苯、間苯、乙烯基樹脂及帶有表面氈的拉擠鑄鐵排水溝蓋板，具有優良的耐腐性能。

2、輕質

鑄鐵排水溝蓋板格經樹脂和玻璃纖維復合而成，其密度較小，僅為鐵的四分之一，鋁的三分之二，但其相對強度卻又高于這些金屬。

3、抗紫外線

在配方中均添加抗紫外線劑及含有聚酯表面氈以獲得最佳的抗紫外線效果。

4、可設計性強

尺寸靈活多樣  可以根據用途。場地來切割鑄鐵排水溝蓋板。

標準規格1.22*3.66 1.22x2.44 1x3.01 1x4.04米 規格可以任意定做。厚度：  25mm 30mm、38mm 50mm

鑄鐵排水溝蓋板價格：

不同型號的價格也不同，——公司生產的有25# 30# 38# 50#。價格從100——200不等，不同的用途不同的選材。請來電詳談

鑄鐵排水溝蓋板的特性：

1、玻璃纖維交錯編織與樹脂的充分浸透、使格柵具有最大程度耐腐蝕性。

2、格柵整體結構將負載分布于縱、橫柵條上。

3、格柵將所承負載分散到相鄰的縱、橫柵條上，使格柵及支撐結構的均勻受力。

4、樹脂特有的光澤表面及斜行柵面使格柵具有自潔作用。

5、純樹脂凹面使格柵具有防滑性能，鋪砂表面防滑效果更佳。

雨水溝施工方法

一、施工工藝流程：
測量放線→溝槽開挖→槽底驗收→墊層施工→底板施工→砌模塊方溝墻體→墻體勾縫→安裝預制鋼筋混凝土蓋板→回填土
二、施工方法及技術措施：
1、測量放線
根據建設單位移交的測量控制點，按照施工圖紙和施工規范中規定的預留工作寬度，準確放出施工開槽線，經施工方及監理方復核確認后方可進行土方開挖施工。在開挖至基底部位時，測量人員隨時監測開挖深度，嚴格控制預留土方厚度在200mm以上。人工清槽前，在槽底放出1.5m×1.5m方格網，標示出高程點，嚴格按高程施工。
2、溝槽開挖
根據方溝的埋深、現況地面標高及溝槽放坡坡度（一般按1：0.5設置），在地面用白灰撒出合槽槽口邊線，采用反鏟挖掘機開挖。機械挖槽應確保槽底土壤不被擾動，基底預留200mm土層人工清底。
開槽時若遇到墓穴、枯井、不明構筑物、不明管線等情況時妥善保護現場并及時通知有關部門協同處理。對于溝槽較深的，每隔50m設爬梯供施工人員上下。開槽后應人工修整槽底，復核槽底高程。嚴格控制槽底高程，防止超挖。施工墊層前組織有關人員對基槽進行驗槽，進行釬探，檢查是否有不良地層。凡有不良地層處要與設計聯系，商定處理措施。
3、釬探驗槽
土方驗底后，立即組織人員按設計及規范要求進行釬探，探孔按1.5m間距呈梅花型布置，如實記錄錘擊數，作為勘探、設計等多方人員驗槽的依據，釬探孔以粗砂填實；及時會(huì )同建設單位、工程監理等約請設計、地質勘探等有關部門，進行基槽核驗，對存在問題妥善處理后，立即組織下道工序施工，防止長時間晾槽。
4、模塊式雨水方溝墊層施工
釬探、驗槽合格后，支墊層模板。按墊層的設計尺寸，放出墊層外邊線，采用100mm×100mm方木支好邊模；邊模采用Ф20鋼筋釬固定，鋼釬間距不大于1m。當邊模驗收合格后進行混凝土澆注；墊層采用設計規定型號的商品砼，攪拌運輸車運輸。視情況可采用溜槽或砼輸送泵進行澆注，平板振搗器振搗，用木抹子找平。
5、模塊式雨水方溝底板施工
墊層混凝土達到規定強度要求后，可進行鋼筋混凝土底板施工。
①鋼筋加工：鋼筋加工前，對已進場的鋼筋按照設計圖紙和規范要求的質量、規格、型號以及出廠必備的證明進行檢查驗收和核對；試驗員及時取樣送檢，經檢驗合格的鋼筋才允許加工。根據設計圖要求進行鋼筋的加工，加工的形狀、尺寸和允許偏差均應符合設計和規范要求；形狀比較復雜的鋼筋，在大批量加工之前，應按1:5的比例進行放樣，然后按大樣加工的方法進行批量加工。加工好的鋼筋應按規格、型號運送到現場碼放整齊，并用覆蓋物將鋼筋進行覆蓋
②鋼筋綁扎：鋼筋綁扎前，應先在墊層上按圖紙要求彈出鋼筋分檔位置線，先綁扎底板下層鋼筋，鋼筋接頭位置錯開50%，底板鋼筋全扣綁扎，不得跳扣。鋼筋綁扎好后隨即墊好墊塊，確?；炷帘Ｗo層厚度。
③支立底板邊模
底板鋼筋綁扎驗收合格之后，進行邊模的支立。邊模采用300mm×1500mm組合式鋼模和配套扣件拼裝，Ф48m鋼管、100mm×100mm方木、頂托等作為支撐。
④澆注底板混凝土
鋼筋、模板經驗收合格后進行混凝土澆注。底板采用設計規定型號的商品混凝土，攪拌運輸車運送到施工現場；根據現場情況采用溜槽或混凝土輸送泵澆注?；炷翝沧⒅皯詈檬┕ゑR道，避免鋼筋變形。由一端開始澆筑混凝土，一次澆平。采用?50mm插入式振搗棒和平板振搗器相配合，振搗器快插慢撥，插點均勻。板面采用平板振搗器振平，用人工找平抹光?；炷翝沧⒅?，夏天覆蓋草簾澆水養護不少于7天，冬天應采取保溫防凍措施。
6、砌模塊方溝墻體
①原材料要求
采用設計規定型號的混凝土模塊磚，模塊磚質量必須符合現行有關標準規定，并符合設計要求。采用的水泥砂漿型號、厚度、砂漿強度均應符合設計規定。砂漿配合比采用質量比，并經試驗確定。砂漿拌合均勻，流動性以圓椎體沉入度計測定，符合施工要求并且保水性良好。
②砌筑方法
在施工完的底板上由測量人員放出砌體的位置及邊線。
砌筑砌塊墻體采用設計規定標號的混凝土模塊，并采用設計規定型號的砂漿進行勾縫。砌塊在使用前必須用水濕潤，表面的泥土應用水清洗干凈。砌塊應分層砌筑，砌筑時各工作層豎縫相互錯開，不得貫通，并且必須嚴格控制其平面位置。各砌層的砌塊安放要平穩，砌塊間砂漿要飽滿，粘結要牢固，砌塊應臥漿鋪砌，立縫填漿搗實，不得有空縫和貫通立縫，砌筑完的砌塊內使用設計規定標號的混凝土填充密實，為保證填充的混凝土密實，每砌筑不超過1m高墻體就應進行填充和振搗。砌筑上層砌塊時，要避免震動下層砌塊。砌筑工作中斷后恢復施工時，已砌筑的砌層表面要加以清掃和濕潤。
7、鋼筋混凝土預制蓋板安裝
①鋼筋混凝土預制蓋板在構件廠加工，運至現場存放。安裝前應檢查混凝土蓋板的外觀質量，核對出廠合格證及相應的鋼筋、混凝土原材料檢測試驗資料，符合規定方可使用。
②蓋板安裝前，墻頂應清掃干凈，灑水濕潤，再鋪砂漿安裝蓋板。蓋板采用汽車吊吊裝就位，就位后相鄰板底錯臺不應大于10mm，蓋板端部壓墻長度的允許偏差10mm。板縫及板端的三角灰應用水泥砂漿填抹密實。蓋板就位后吊環應臥平并用水泥砂漿封住。
8、回填土
雨水方溝砌筑完成后，對溝槽進行回填，回填土必須采用開槽中土質較好的原狀土作為回填土，并將土塊、礫石、異物等去除，回填時需現場試驗確定回填土的含水量，待達到最佳含水量時方可回填?；靥钋靶枨謇砀蓛舨蹆鹊姆e水及雜物，嚴禁在溝槽內的方溝一側卸入大量土（或砂），回填必須分層夯實，溝槽窄小應擴槽，要有足夠的工作寬度，采用蛙式夯進行夯實，虛土厚度不大于20cm?；靥畋仨毐ＷC方溝主體本身的安全，回填時方溝兩側對稱進行，高差不超過30cm。分段回填時，相鄰段的接茬應形成臺階，每層臺階寬度不小于厚度2倍。
三、質量通病及防治：
1、砌模塊方溝質量通病
①開挖溝槽時因擾動基底原狀土，導致槽底的地耐力達不到設計要求；
②砌體主體結構粘結不牢固，內部填充物不夠密實；
③回填土方時，達不到要求的壓實度。
2、質量通病的治理
①開挖溝槽時距離設計要求的槽底20-30cm時，采取人工清理；
②對于施工使用的砂漿嚴格配比且攪拌要充分、均勻，每砌筑1m高墻體就應進行填充物的填充，且應進行振搗以使其密實；
③回填的土需達到最佳含水量，且土方回填必須分層分段夯實。
